無源無線測溫系統——開關柜測溫領域的風向標
目前電力系統正向著大電網、高可靠性、高自動化水平方向迅猛發展,電網運行自動化、智能化的監控水平已成為我國電力系統發展的關鍵問題。高壓配電開關柜是配電系統中的重要設備,承擔著開斷和關合電力線路等重要作用,但在長期運行過程中,開關的觸點、
母線及出線連接等部位因氧化腐蝕或因緊固螺栓松動等原因至使接觸電阻變大,在高負荷運行情況下,連接點發熱并形成惡性循環,且發熱點溫度無法監測,導致連接部位溫度過高甚至燒毀,造成事故停電。
近年來,電力系統已發生多起因設備過熱而發生火災和大面積停電事故。據統計分析,我國每年發生的電力事故,有40%是由高壓電氣設備過熱所致;而在采用高壓開關柜和電力電纜的供電系統中,有70%以上的電纜運行故障是因?yàn)檫B接部位接觸電阻變大、過負荷等引起接頭溫度過高所致。因此,對高壓開關柜連接點的溫度變化進行實時監測及預警是非常必要的。
此套基于物聯網的開關柜無源無線測溫系統能夠幫助發現電氣設備和線路的熱缺陷,消除隱患,確保電力系統的安全運行,用以解決傳統人工監測無法實時探知電纜溫度的難題,實現由計劃巡檢向狀態檢修的轉變,降低運維成本減少事故損失。能夠滿足多方面的需求,并成為測溫領域的趨勢。
山東正瑞開關柜無源無線測溫

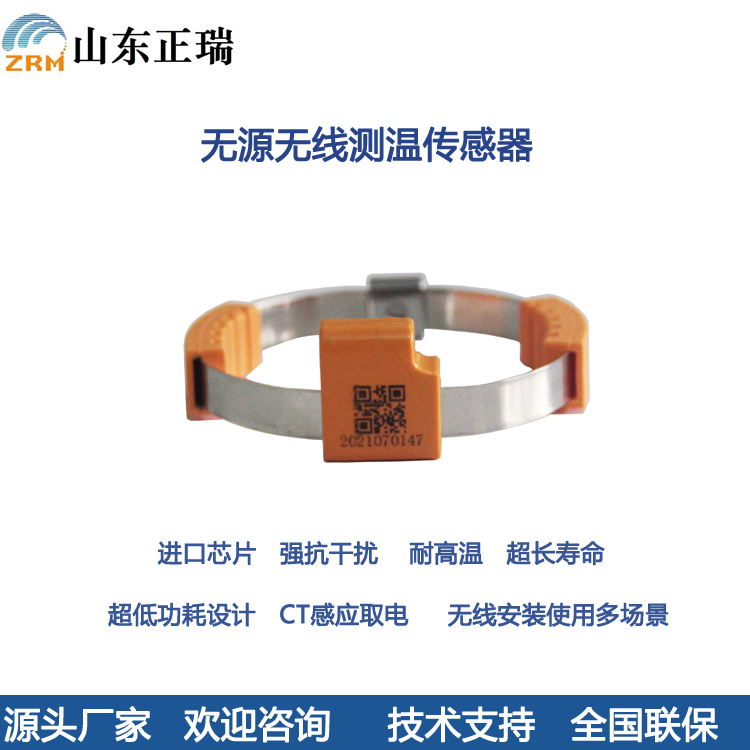

山東正瑞電子有限公司的ZRDTS-6開關柜無源無線測溫傳感器用于測量高壓帶電物體表面或節點處的溫度,如高壓開關柜內的裸露觸點、母線連接處、戶外刀閘及變壓器等的運行溫度。
開關柜無源無線測溫傳感器具有小巧的體積,當與被測物體表面直接接觸時,能保證快速測量溫度的變化,并將溫度變化的信號傳到信號處理及無線發射器,進行信號處理并將處理后的信號通過無線傳輸?shù)綔囟缺O(jiān)測器。感應電源采用小CT磁飽和技術由一次電流感應出電源,將其安裝在開關柜觸頭或電纜接頭上,當通過電流保持在5A以上,感應電源即可不間斷提供給傳感器穩定的工作電壓,消除了電池供電需要停電更換的弊端,大大減少了維護工作量。
性能指標:
數字集成溫度傳感器 | |
測溫范圍: | -40℃~+125℃ |
測量精度: | ±1℃ |
安裝方式: | 捆綁式 |
傳感器發送時間: | 使用收發器可調,發送頻率≤100ms,默認1分鐘;溫度異常立即發送,不受發送設定周期限制 |
發射距離: | ≥300m |
無線發射功率: | ≤10dBm |
工作電源: | 感應取電,小CT感應取電 |
啟動電流: | ≥5A |
無線頻率: | 433Mhz-470Mhz |
溫度采樣頻率: | 默認20秒 |
防護等級: | IP68 |
取電合金片材質: | 坡莫合金 |
機殼材質: | 進口耐高溫阻燃材料 |
外殼阻燃性能: | 不低于V2級 |
使用壽命: | 10年以上 |
通過開關柜無源無線測溫系統可以協助工作人員及時采取相應的措施,在發生設備隱患的第一時間就能發現并處理隱患。在保證電力系統安全運營的情況下,促進高壓開關柜的可持續運行,提高電力電網輸送電力的效率。
山東正瑞有限公司
山東正瑞電子有限公司成立于 2001 年,注冊資金 3000 萬元,原名淄博正瑞電子有限公司,位于高新技術開發區--淄博高新技術開發區高科技創業園區內,以技術創新為先導的高科技產業公司,致力于電力工業自動化事業,被評為高新技術企業。
公司的主要產品智能變電站綜合在線監測系統、GPS 同步時鐘系統、高低壓開關柜測溫系統、分布式光纖測溫系統、電纜測溫、智能門禁、電子圍欄及各種系統集成類產品。智能變電站輔助監控系統包括了高、低壓開關柜溫度監測子系統、電纜監測子系統、避雷器在線監測子系統、蓄電池內阻監測子系統、微水監測子系統、sf6六氟化硫監測子系統、圖像監控子系統、智能門禁子系統、環境監測子系統、電子圍欄等安防子系統。產品在化工、石油、冶金、電力、水泥、等工業領域廣泛應用。
